三相電表安裝圖片

　　三相電表安裝圖一般在電表的表蓋盒子上面可以看到，或者是說明書里面也有，每個型號的說明書里面都會有三相電表的安裝尺寸圖以及安裝接線圖，浩寧科技提醒廣大網友，安裝電表還是要請專業的電工師傅安裝哦。

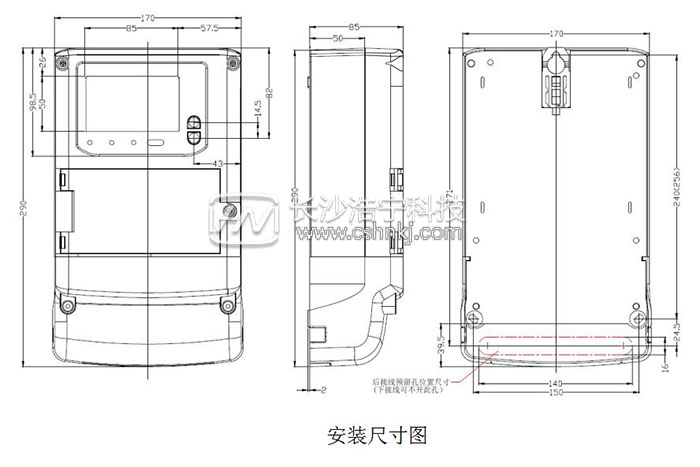

　　三相電表安裝尺寸圖

　　

　　注：以長沙威勝DTZ341為例尺寸圖，不同廠家電表尺寸會有不同，但是相差不會很大。

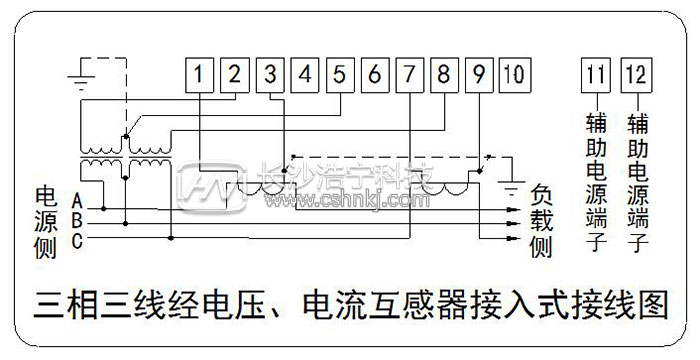

　　三相三線電表安裝圖

　　

　　A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B綠線電壓線接入5號口，電流線直接接負載

　　C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

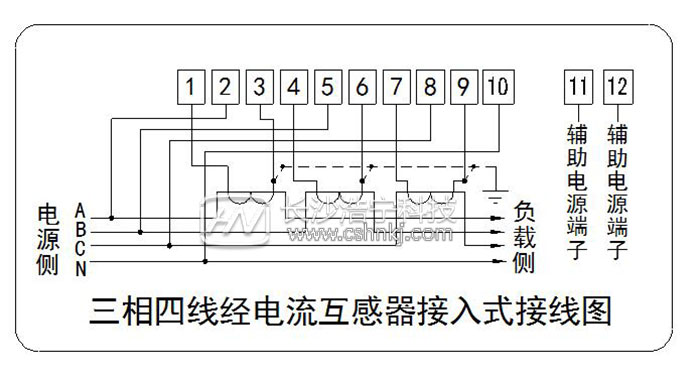

　　三相四線電表安裝圖

　　

　　其中1、4、7接電流互感器二次側S1端，即電流進線端;

　　3、6、9接電流互感器二次側S2端，即電流出線端;

　　2、5、8分別接三相電源;

　　

　　10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。
