單相電表怎么接三相電

因為單相電表只能接單相電，所以三相電需要三個單相電表才能接三相電哦。這個方法普遍用在小區安裝電表，三相電進到每棟樓，然后每相分開給各個住戶使用，就是用的單相電表接的三相電。

單相電表的接線原理

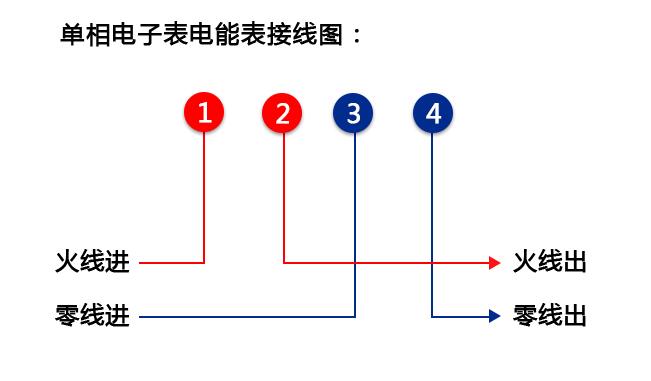

我們先來看看單相電表的接線原理，。單相電度表共有5個接線端子，其中有兩個端子在表的內部用連片短接，所以，單相電度表的外接端子只有4個，即1、2、3、4號端子，單相電表接線圖如下圖：火線1進2出，零線3進4出。

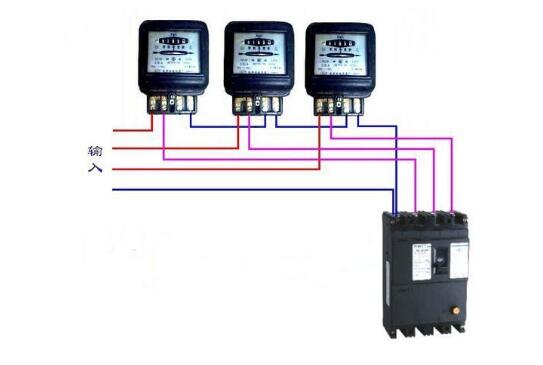

我們用單相電表接三相電表，如下圖所示，火線L1、L2、L3分別接入電表的1號口(進線)，2號口出線，零線從第一個電表4號口接出，從第二塊電表3號口接入，4號口接出，接入第三塊電表3號口接入，4號口接出。

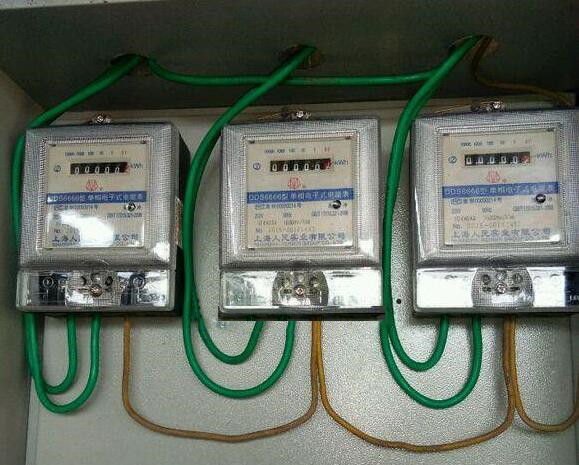

三相電把三根火線各通過一個單相電表，零線必須并聯或者是串聯在表里面，否則電表是不會(huì )走字的。下面是單相電表接三相電的實物圖。
