科陸DDZYI719單相本地費控智能電能表如何接線

科陸DDZYI719單相本地費控智能電能表(載波)是深圳科陸研制生產的新一代智能型高科技電能計量產品。它以MCU+計量芯片技術為基礎，采用當今最新集成電路技術，根據電能表有關國際(IEC)標準和我國電力標準DL/T614-2007《多功能電能表》、DL/T645-2007《多功能電能表通信協議》、GB/T 17215.321-2008 《交流電測量設備 特殊要求-第21部分靜止式有功電能表(1級和2級)》、GB/T15284-2002《多費率電能表 特殊要求》、Q/GDW 364-2009《單相智能電能表技術規范》、Q/GDW 354-2009《智能電能表功能規范》、Q/GDW 355-2009《單相智能電能表型式規范》、Q/GDW 365-2009《智能電能表信息交換安全認證技術規范》等設計制造。它集計量、費控、監控、報警、顯示、費控、凍結、RS485通訊、紅外通訊、載波通訊功能于一身，實現單個居民用戶的用電計量和用電信息采集存儲。

本地費控電能表是在本地實現費控功能的電能表。本地費控電能表支持CPU卡、射頻卡等固態介質進行充值及參數設置，同時也支持通過虛擬介質遠程實現充值、參數設置及控制功能的電能表，即本地付費功能與遠程付費功能是本地費控電能表所具有的兩種付費方式，其費控功能都是在智能電能表內部實現。

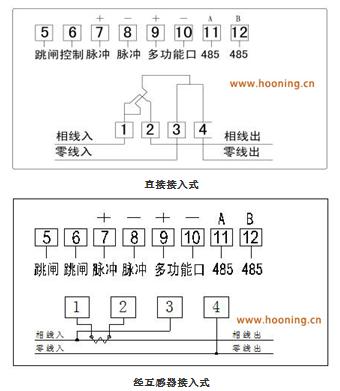

科陸DDZYI719接線圖




1 電流接線端子 2 電流接線端子

3 相線接線端子 4 零線接線端子

5 跳閘控制端子 6 跳閘控制端子

7 脈沖接線端子 8 脈沖接線端子

9 多功能輸出口接線端子 10 多功能輸出口接線端子

11 485-A接線端子 12 485-B接線端子

說明：采用內置負荷開關時5、6端子為預留端子;采用外置負荷開關時5、6端子為跳閘控制端子。
