      三相四線電表加互感器該如何接線 以威勝電表為例

      2018-07-03

      三相四線電表加互感器該如何接線
             小編在前面有介紹到電流互感器，電流互感器是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器。
             電流互感器主要是用來將交流電路中的大電流轉換為一定比例的小電流（我國標準為5安倍），以供測量和繼電保護只之用。那么電流互感器該怎么接線呢？下面讓小編給大家簡單介紹一下：

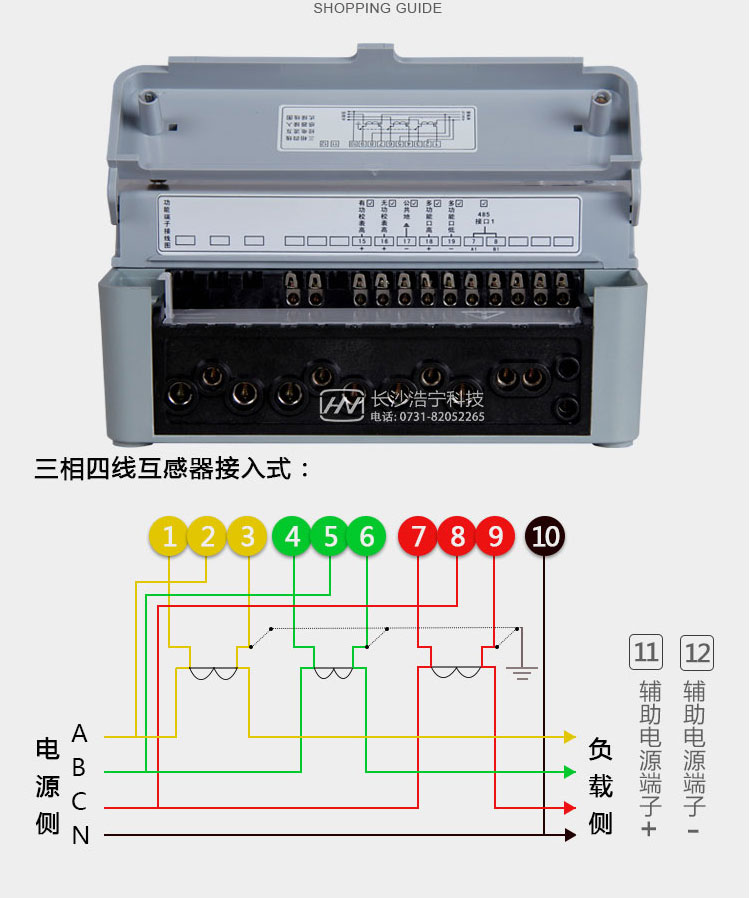

             我們以威勝三相四線電能表為例：


             三只互感器安裝在斷路器負載側，三相火線從互感器穿過。

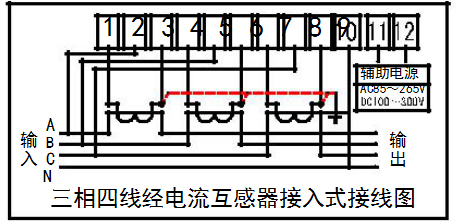

             互感器和電度表的接線如下：
             其中1、4、7接電流互感器二次側S1端，即電流進線端；
             3、6、9接電流互感器二次側S2端，即電流出線端；
             2、5、8分別接三相電源；
             10、11是接零端。為了安全，應將電流互感器S2端連接后接地。（各電流互感器的電流測量取樣必須與其電壓取樣保持相同。即1、2、3為一組；4、5、6為一組；7、8、9為一組；）
             以上是有關互感器該怎么接線的知識，更多電表知識請關注長沙浩寧電子科技官網！
