威勝DTZY341三相四線費控智能電表怎么看

       威勝DTZY341三相四線費控智能電表怎么看懂液晶屏上顯示的符號代碼呢？每個代碼又代表哪些信息呢？下面讓小編給大家解釋一下：

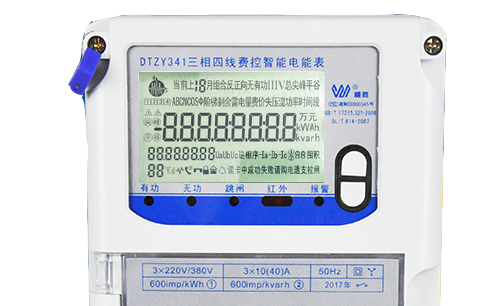

         以上是威勝DTZY341三相四線費控智能電表液晶屏顯示圖：
       1. 液晶屏正中間顯示“”，此為數據顯示行，顯示各種記錄數據。顯示電能數據時，若小數位數為 0，將顯示 6 位整數、0位小數；小數位數為 1 時，將顯示 6 位整數、1 位小數。若小數位數為 2，將顯示 6 位整數、2 位小數；小數位數為 3 時，將顯示 5 位整數、3 位小數。每屏顯示 1 個時段的電能。
       2. 液晶屏左上角顯示“”，此為運行象限實時顯示區，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限；
       3. 液晶屏顯示“”，查看當前以及歷史數據時顯示“上 1 ~12”月數據。
       4. 液晶屏顯示“”，電能的方向顯示提示顯示成“正向”或“反向”。
       5. 液晶屏顯示“”，此為功率因數提示符，單獨顯示“Φ”時為相角提示符。
       6. 液晶屏顯示“”，此為費率提示符，電能數據費率提示符，總電能顯示時用“總”字提示。當前費率提示為“尖、峰、平、谷”。
       7. 象限符號下方顯示“”，此為階梯顯示，指示當前運行哪一個階梯電價。
       8. 液晶屏顯示“”，此為主副時段或第1、2 套費率提示符號，①②代表主、副時段或第 1、2 套費率電價。
       9. 液晶屏上顯示“”，此為階梯表提示，1表示運行在當前套階梯，2表示有待切換的階梯。
       10. 液晶屏上顯示“”，此為計量單位符號，有功：kWh，無功:kvarh。
       11. 液晶屏上顯示“”，此為通信狀態提示，左為模塊通信標志，右為紅外通信標志，如果同時顯示"1"表示第一路 RS485 通信，顯示"2"表示第二路 RS485 通信。
       12. 液晶屏上顯示“”，從左到右依次為：
       1）UaUbUc為各相電壓提示，Ua、Ub、Uc 分別對于 A、B、C 相電壓，某相失壓時，該相對應的字符閃爍；三相都處于分相失壓狀態、或全失壓時，Ua、Ub、Uc 同時閃爍；斷相時對應相的字符不顯示；掉電時 Ua、Ub、Uc 均不顯示。三相三線表不顯示 Ub。
       2）逆相序提示符，當發生逆相序時閃爍顯示
       3）IaIbIc 為各相電流提示，Ia、Ib、Ic 分別對于 A、B、C 相電流。某相失流時，該相對應的字符閃爍；某相斷流或斷相時不顯示，當失流和斷流或斷相同時存在時，優先顯示失流狀態；掉電時 Ia、Ib、Ic 均不顯示。某相功率反向時，顯示該相對應符號前的“-”。
       13. 液晶屏顯示“”，此為電池容量報警，“1”為時鐘電池低容量報警，“2”為停電抄表電池低容量報警；
       14. 液晶屏顯示“”，左到右依次為：
       1）紅外認證有效指示
       2）電能表掛起提示
       3）公鑰狀態時提示,私鑰狀態消失。
       4）公鑰狀態時提示,私鑰狀態消失。
       5）1.插卡時提示“讀卡中”,2.卡處理成功時提示“讀卡成功”,3.卡處理失敗時提示“讀卡失敗”
       6）“請購電”剩余金額低于報警金額（電量）時閃爍
       7）“透支”剩余金額（電量）低于 0 時指示
       15. 液晶屏左下方顯示“”，此為顯示代碼。上排顯示輪顯/鍵顯數據對應的數據標識，下排顯示輪顯/鍵顯數據在對應數據標識的組成序號，具體參見《DL/T 645-2007 多功能電能表通信協議》。
       以上是有關“威勝DTZY341三相智能電能表液晶屏顯示代碼符號含義”，更多電表知識請關注長沙浩寧電子科技官網！
